YE4系列三相異步電動機采用新材料、新工藝及優化設計而制造的全封閉自扇冷鼠籠式三相異步電動機，是高效節能型電動機，符合國標GB 18613-2020 《電動機能效限定值及能效等級》二級能效等級。YE4系列電動機具有起動轉矩大、噪音低、振動小等特點，同時具有效率高、防護等級高、溫升裕度大，運行安全可靠等優點，節能效果明顯。用于驅動機床、風機、水泵、壓縮機、攪拌機、包裝機械、建筑機械等各類機械傳動設備，適用于工業、農業、國防、化工、石油、運輸、食品、醫藥等各個領域。
YE4技術特點：
1.標準安裝結構類型（符合GB/T997標準規定）；
2.采用F級絕緣結構，滿足B級溫升考核；
3.工作制為S1，冷卻方式為IC411，外殼防護等級達到IP55；
4.機座號225及以下采用封閉軸承，225以上帶有再潤滑結構；
5.出線盒位于機座頂部，并可根據需要制造成左右出線；
6.可根據需要選用不同的測溫保護元件、加熱器。
7.環境溫度：-15℃~40℃
8.相對濕度：不超過90%（20℃以下）
9.額定電壓：380V、660V 額定頻率：50HZ
10.接線方法：3KW及以下Y接、3KW以上△接
11.工作制：連續工作制S1
12.旋轉方向：雙向
13：包裝要求：默認木托包裝
標準電動機設計的最高環境溫度為35~40oC，最高海拔為1000m 。如果當電動機在較高的環境溫度或海拔下運行，額定輸出功率相應降低，詳情請咨詢電機工程師。

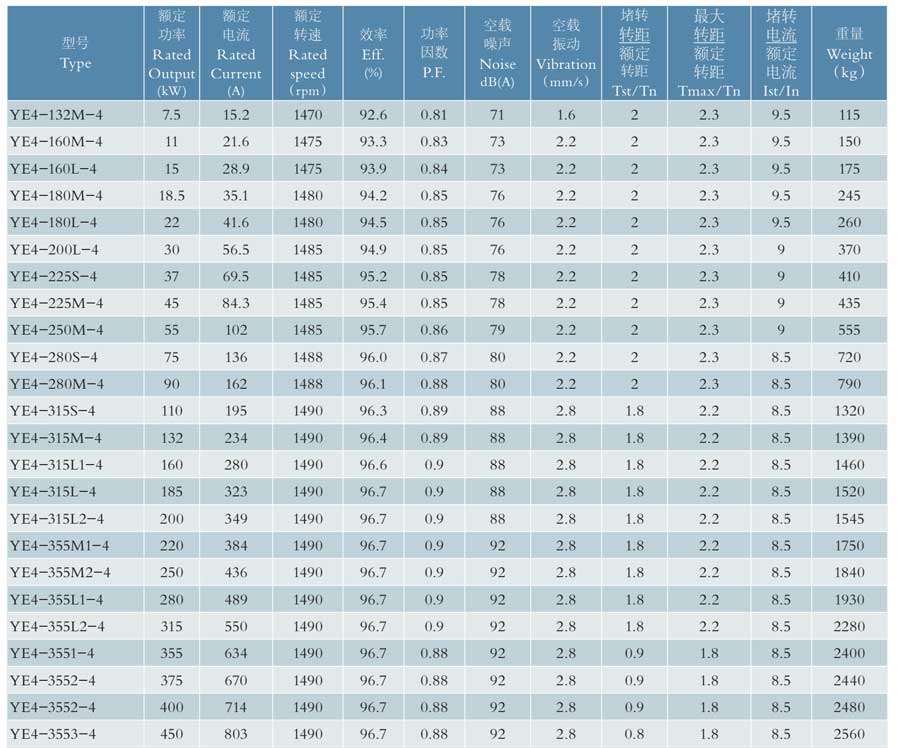

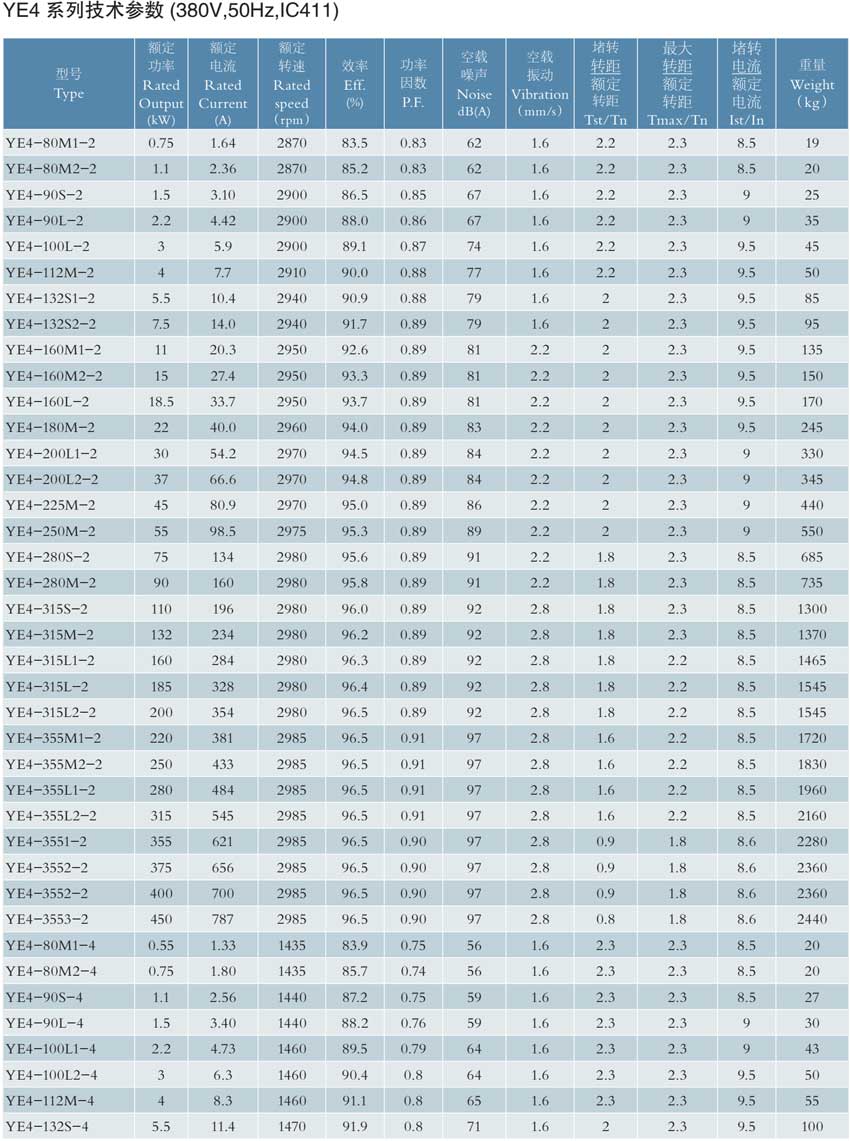

YE4系列電機部分技術參數

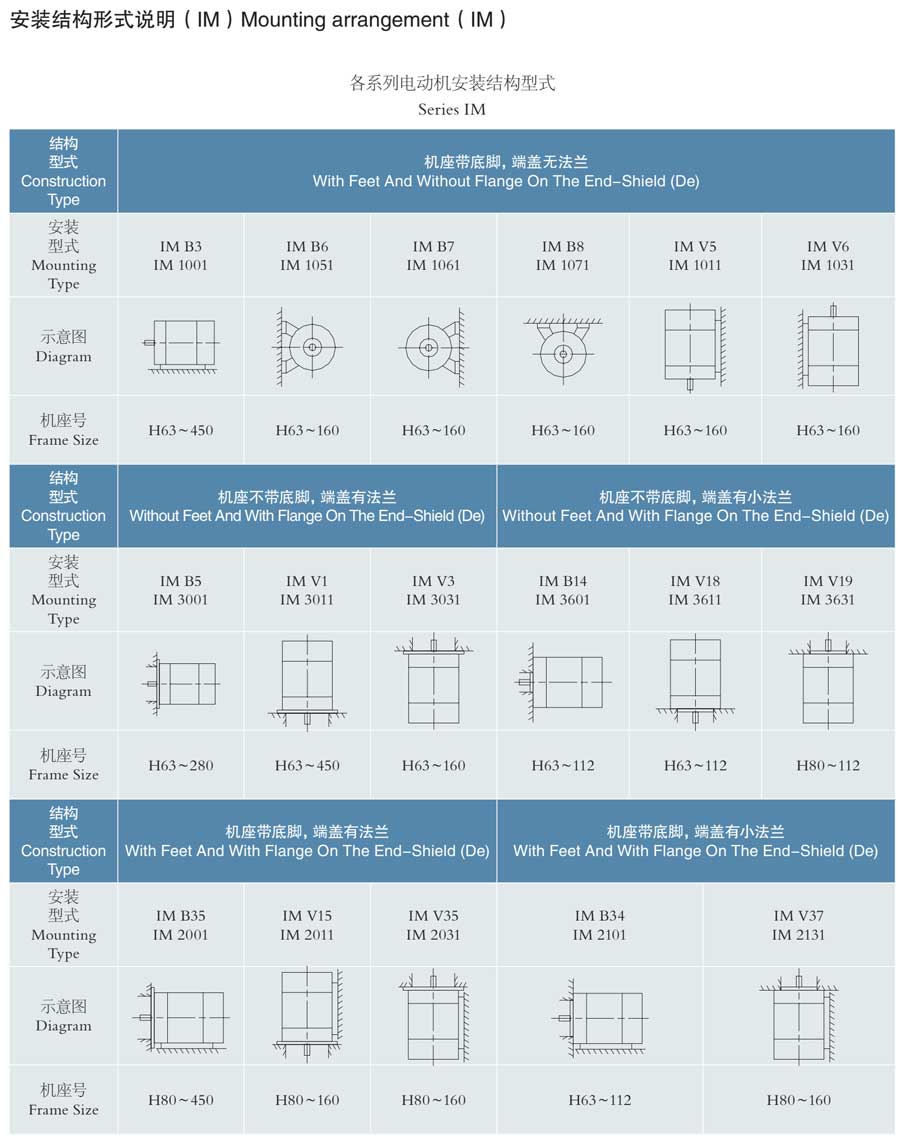

電機安裝方式：
請在訂貨時注明以下參數：
電機型號：（YE4-280M-2）
額定功率：（90kW）
極 數：（2）
額定電壓：（380V）
額定頻率：（50Hz）
防護等級：（IP55）
絕緣等級：（F）
安裝方式：（IM B3）
冷卻方式：（IC411）
工 作 制：（S1）
防爆級別：（Ex d ⅡB T4 Gb）（沒有則不寫）
旋轉方向：順時針（面對電機軸伸端看）
出線位置：頂部向后（面對電機軸伸端看）
海拔高度：≤1000m
環境溫度：-15～40℃
附件：（按《可選附件》）
注：①用戶如有超出本系列電機標準型式所規定之外的要求，請與本公司協商。
②隨著技術的進步和有關國內外標準的修改，樣本內尺寸及技術參數有所變動，恕不另行通知，訂貨后請向本公司索取正式外形圖。
③當客戶未提出特殊要求時，我公司將統一按照默認選項執行，即：面對電動機主軸伸方向，旋轉方向為雙向旋轉，接線盒位于電動機頂部向右出線。
